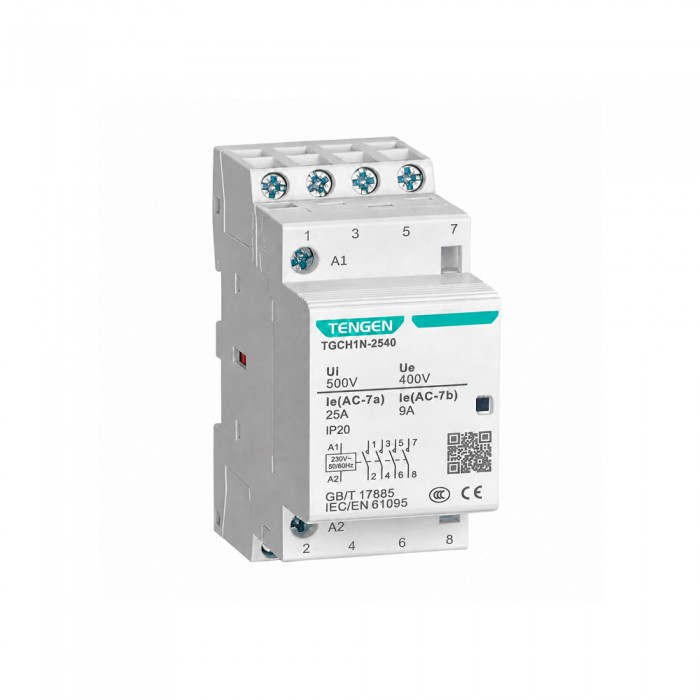

Ρελέ Ισχύος Κλειστού Τύπου 4P 25A 220-240V TENGEN TGCH1N-2540 09-00523
Το ρελέ ισχύος κλειστού τύπου χρησιμοποιείται για τον αυτόματο έλεγχο ηλεκτρικών φορτίων μέσω ανεξάρτητου κυκλώματος χειρισμού. Όταν τροφοδοτείται το πηνίο, ενεργοποιούνται ταυτόχρονα οι τέσσερις κύριες κανονικά ανοικτές επαφές και επιτρέπεται η διέλευση ρεύματος προς το ελεγχόμενο φορτίο.
Η τετραπολική διάταξη επιτρέπει τη μεταγωγή έως τεσσάρων αγωγών από ένα κοινό σήμα ελέγχου. Η αρθρωτή κατασκευή δύο στοιχείων τοποθετείται σε ηλεκτρικό πίνακα, ενώ η μηχανική ένδειξη επιτρέπει τον άμεσο έλεγχο της κατάστασης των επαφών.
Μπορεί να χρησιμοποιηθεί για τον έλεγχο φωτισμού, συστημάτων θέρμανσης, οικιακών συσκευών και φορτίων χαμηλής επαγωγής, καθώς και για φορτία κινητήρων με την αντίστοιχη μειωμένη ισχύ. Δεν παρέχει προστασία από υπερφόρτιση ή βραχυκύκλωμα και πρέπει να συνδυάζεται με κατάλληλη διάταξη προστασίας.
Χαρακτηριστικά
- Τέσσερις κύριες κανονικά ανοικτές επαφές ισχύος.
- Ταυτόχρονος έλεγχος τεσσάρων πόλων μέσω ενός πηνίου.
- Ηλεκτρομαγνητική ενεργοποίηση με πηνίο εναλλασσόμενου ρεύματος.
- Μηχανική ένδειξη της κατάστασης των επαφών.
- Αρθρωτή κατασκευή με προστατευτικά καλύμματα στους ακροδέκτες ισχύος.
Πού χρησιμοποιείται
- Σε κυκλώματα αυτόματου ελέγχου φωτισμού.
- Σε συστήματα θέρμανσης και εξαερισμού.
- Σε ηλεκτρικούς πίνακες κατοικιών, ξενοδοχείων και επαγγελματικών κτιρίων.
- Σε εμπορικές και βιομηχανικές εγκαταστάσεις αυτοματισμού.
- Για τον έλεγχο οικιακών συσκευών, φορτίων χαμηλής επαγωγής και κατάλληλων φορτίων κινητήρων.
Τεχνικές Προδιαγραφές
- Διαστάσεις: 84 × 68 × 36 mm
- Τάση πηνίου ελέγχου: 220–240 V AC
- Συχνότητα πηνίου: 50/60 Hz
- Ονομαστική τάση κύριων επαφών: 400 V AC
- Ονομαστικό ρεύμα κατηγορίας AC-7a: 25 A
- Ονομαστικό ρεύμα κατηγορίας AC-7b: 9 A
- Συμβατικό θερμικό ρεύμα: 25 A
- Αριθμός πόλων: 4P
- Διάταξη κύριων επαφών: 4NO – τέσσερις κανονικά ανοικτές
- Ισχύς ελέγχου AC-7a στα 400 V: 16 kW
- Ισχύς ελέγχου AC-7b στα 400 V: 4 kW
- Ονομαστική τάση μόνωσης: 500 V
- Αντοχή σε κρουστική τάση: 4 kV
- Οριακό ρεύμα βραχυκυκλώματος: 3 kA
- Μηχανική διάρκεια ζωής: 6.000.000 κύκλοι
- Ηλεκτρική διάρκεια ζωής: 100.000 κύκλοι
- Συχνότητα λειτουργίας: Έως 30 κύκλοι ανά ώρα
- Βαθμός προστασίας: IP20
- Θερμοκρασία λειτουργίας: -5°C έως +40°C
- Μέγιστο υψόμετρο εγκατάστασης: 2.000 m
- Μέγιστη διατομή αγωγού: 4 mm²
- Ροπή σύσφιξης ακροδεκτών: 0,8 Nm
- Τύπος ακροδεκτών: Βιδωτοί με σφιγκτήρα
- Αριθμός στοιχείων DIN: 2
- Τύπος τοποθέτησης: Κατακόρυφη εγκατάσταση σε ράγα DIN 35 mm
- Πρότυπα: IEC/EN 61095, IEC/EN 60947-4-1
Q/A
- Πώς λειτουργεί το ρελέ ισχύος;
Όταν τροφοδοτηθεί το πηνίο ελέγχου, δημιουργείται μαγνητικό πεδίο και κλείνουν ταυτόχρονα οι κύριες επαφές. Όταν διακοπεί η τροφοδοσία του πηνίου, οι επαφές επανέρχονται στην ανοικτή θέση τους.
- Τι σημαίνει διάταξη τεσσάρων κανονικά ανοικτών επαφών;
Οι τέσσερις επαφές παραμένουν ανοικτές όταν το πηνίο δεν τροφοδοτείται και κλείνουν ταυτόχρονα όταν ενεργοποιηθεί το ρελέ ισχύος.
- Μπορεί να χρησιμοποιηθεί σε κύκλωμα με περισσότερους αγωγούς;
Ναι. Η τετραπολική διάταξη επιτρέπει την ταυτόχρονη μεταγωγή έως τεσσάρων αγωγών, σύμφωνα με τη μελέτη της ηλεκτρικής εγκατάστασης.
- Μπορεί να χρησιμοποιηθεί για τον έλεγχο φωτισμού και θέρμανσης;
Ναι. Προορίζεται για τον αυτόματο έλεγχο κυκλωμάτων φωτισμού, συστημάτων θέρμανσης και άλλων κατάλληλων ηλεκτρικών φορτίων.
- Μπορεί να ελέγξει φορτίο κινητήρα;
Μπορεί να χρησιμοποιηθεί για κατάλληλα φορτία κινητήρων, αλλά η επιτρεπόμενη ισχύς είναι μειωμένη και πρέπει να ελεγχθεί με βάση την κατηγορία χρήσης.
- Παρέχει προστασία από υπερφόρτιση ή βραχυκύκλωμα;
Όχι. Πρόκειται για συσκευή χειρισμού φορτίου και πρέπει να συνδυάζεται με κατάλληλη διάταξη προστασίας του κυκλώματος.
- Ποιος πρέπει να πραγματοποιήσει την εγκατάσταση;
Η επιλογή της προστασίας, η καλωδίωση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο.
