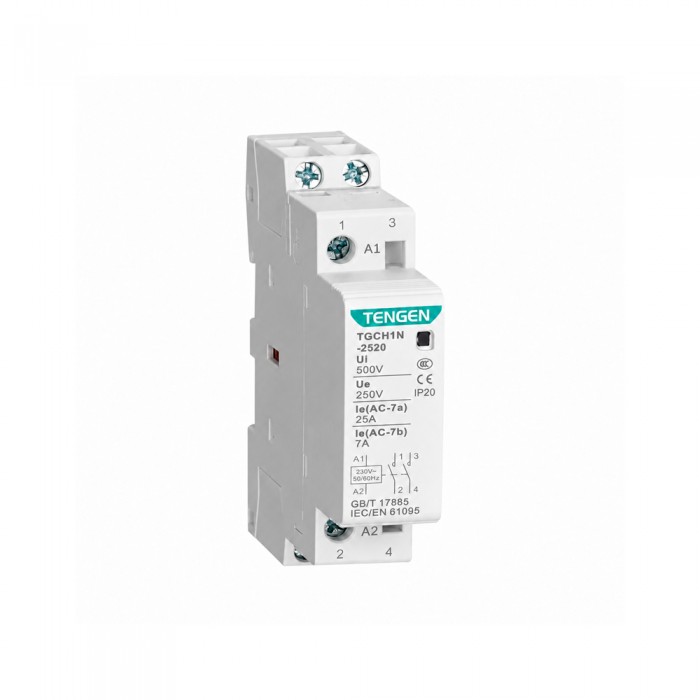

Ρελέ Ισχύος Κλειστού Τύπου 2P 25A 220-240V TENGEN TGCH1N-2520 09-00520
Το ρελέ ισχύος κλειστού τύπου χρησιμοποιείται για τον αυτόματο έλεγχο ηλεκτρικών φορτίων μέσω ανεξάρτητου κυκλώματος χειρισμού. Όταν τροφοδοτείται το πηνίο, ενεργοποιούνται οι δύο κύριες κανονικά ανοικτές επαφές και επιτρέπεται η διέλευση ρεύματος προς το ελεγχόμενο φορτίο.
Η αρθρωτή κατασκευή του επιτρέπει την εγκατάσταση σε ηλεκτρικό πίνακα μαζί με άλλες συσκευές ράγας. Διαθέτει παράθυρο ένδειξης της κατάστασης λειτουργίας και είναι σχεδιασμένο για χαμηλή κατανάλωση και περιορισμένο θόρυβο κατά τη λειτουργία.
Μπορεί να χρησιμοποιηθεί για τον έλεγχο φωτισμού, οικιακών συσκευών και φορτίων χαμηλής επαγωγής, καθώς και για οικιακά φορτία κινητήρων με την αντίστοιχη μειωμένη ισχύ. Δεν παρέχει προστασία από βραχυκύκλωμα και πρέπει να συνδυάζεται με κατάλληλη διάταξη προστασίας, επιλεγμένη από αδειούχο ηλεκτρολόγο.
Χαρακτηριστικά
- Δύο κύριες κανονικά ανοικτές επαφές ισχύος.
- Ηλεκτρομαγνητική ενεργοποίηση μέσω πηνίου εναλλασσόμενου ρεύματος.
- Παράθυρο ένδειξης της κατάστασης λειτουργίας.
- Χαμηλή κατανάλωση και περιορισμένος θόρυβος λειτουργίας.
- Συμπαγής αρθρωτή κατασκευή για εγκατάσταση σε ηλεκτρικό πίνακα.
Πού χρησιμοποιείται
- Σε κυκλώματα αυτόματου ελέγχου φωτισμού.
- Σε ηλεκτρικούς πίνακες κατοικιών, διαμερισμάτων και ξενοδοχείων.
- Σε εμπορικά καταστήματα και εγκαταστάσεις αστικού φωτισμού.
- Για τον έλεγχο οικιακών συσκευών και φορτίων χαμηλής επαγωγής.
- Για οικιακά φορτία κινητήρων, με επιλογή σύμφωνα με την κατηγορία χρήσης και την ισχύ του φορτίου.
Τεχνικές Προδιαγραφές
- Τάση πηνίου ελέγχου: 220–240 V AC
- Συχνότητα πηνίου: 50/60 Hz
- Ονομαστική τάση κύριων επαφών: 250 V AC
- Ονομαστικό ρεύμα κατηγορίας AC-7a: 25 A
- Ονομαστικό ρεύμα κατηγορίας AC-7b: 9 A
- Συμβατικό θερμικό ρεύμα: 25 A
- Αριθμός πόλων: 2P
- Διάταξη κύριων επαφών: 2NO – δύο κανονικά ανοικτές
- Ισχύς ελέγχου AC-7a στα 230 V: 5,5 kW
- Ισχύς ελέγχου AC-7b στα 230 V: 2 kW
- Ονομαστική τάση μόνωσης: 500 V
- Αντοχή σε κρουστική τάση: 4 kV
- Οριακό ρεύμα βραχυκυκλώματος: 3 kA
- Μηχανική διάρκεια ζωής: 6.000.000 κύκλοι
- Ηλεκτρική διάρκεια ζωής: 100.000 κύκλοι
- Συχνότητα λειτουργίας: Έως 30 κύκλοι ανά ώρα
- Βαθμός προστασίας: IP20
- Θερμοκρασία λειτουργίας: -5°C έως +40°C
- Μέγιστο υψόμετρο εγκατάστασης: 2.000 m
- Διατομή αγωγών: 1,5–4 mm²
- Ροπή σύσφιξης ακροδεκτών: 0,8 Nm
- Τύπος τοποθέτησης: Κατακόρυφη εγκατάσταση σε ράγα DIN 35 mm
- Πρότυπα: IEC/EN 61095, IEC/EN 60947-4-1
Q/A
- Πώς λειτουργεί το ρελέ ισχύος;
Όταν τροφοδοτηθεί το πηνίο ελέγχου, δημιουργείται μαγνητικό πεδίο και κλείνουν οι κύριες επαφές. Όταν διακοπεί η τροφοδοσία του πηνίου, οι επαφές επανέρχονται στην αρχική ανοικτή θέση τους.
- Τι σημαίνει ότι διαθέτει δύο κανονικά ανοικτές επαφές;
Σημαίνει ότι οι δύο επαφές παραμένουν ανοικτές όταν το πηνίο δεν τροφοδοτείται και κλείνουν όταν το ρελέ ισχύος ενεργοποιηθεί.
- Μπορεί να χρησιμοποιηθεί για τον έλεγχο φωτισμού;
Ναι. Προορίζεται για αυτόματο έλεγχο κυκλωμάτων φωτισμού και άλλων φορτίων χαμηλής επαγωγής.
- Μπορεί να ελέγξει φορτίο κινητήρα;
Μπορεί να χρησιμοποιηθεί για οικιακά φορτία κινητήρων, αλλά η επιτρεπόμενη ισχύς είναι μειωμένη και πρέπει να ελεγχθεί με βάση την κατηγορία χρήσης του φορτίου.
- Παρέχει προστασία από υπερφόρτιση ή βραχυκύκλωμα;
Όχι. Πρόκειται για συσκευή χειρισμού φορτίου και πρέπει να συνδυάζεται με κατάλληλη διάταξη προστασίας του κυκλώματος.
- Πού εγκαθίσταται;
Τοποθετείται κατακόρυφα σε τυποποιημένη ράγα DIN μέσα σε κατάλληλο ηλεκτρικό πίνακα.
- Ποιος πρέπει να πραγματοποιήσει τη σύνδεση;
Η επιλογή της προστασίας, η καλωδίωση και η θέση σε λειτουργία πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο.
