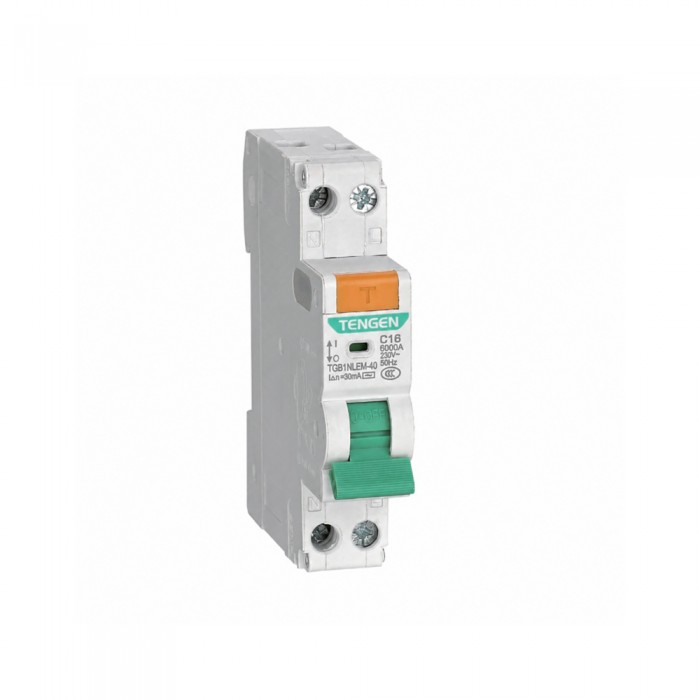

Ρελέ Διαρροής με Ενσωματωμένη Ασφάλεια RCBO Τύπου A 1P+N 16A 30mA 6kA TENGEN TGB1NLAM-40 C16 09-00515
Το ρελέ διαρροής με ενσωματωμένη ασφάλεια RCBO συνδυάζει σε μία συσκευή την προστασία από διαρροή ρεύματος, υπερφόρτιση και βραχυκύκλωμα. Σε περίπτωση ηλεκτρικού σφάλματος διακόπτει το κύκλωμα, προστατεύοντας την εγκατάσταση και τον συνδεδεμένο ηλεκτρικό εξοπλισμό.
Η διαφορική προστασία Τύπου A ανταποκρίνεται τόσο σε ημιτονοειδή εναλλασσόμενα όσο και σε παλλόμενα συνεχή ρεύματα διαρροής. Η χαρακτηριστική καμπύλη C το καθιστά κατάλληλο για κυκλώματα με συνηθισμένα ρεύματα εκκίνησης, όπως γραμμές φωτισμού και ηλεκτρικών συσκευών.
Η διάταξη 1P+N προορίζεται για μονοφασικά κυκλώματα, ενώ η συμπαγής κατασκευή της εξοικονομεί χώρο στον ηλεκτρικό πίνακα. Το RCBO τοποθετείται σε τυποποιημένη ράγα DIN και πρέπει να εγκαθίσταται από αδειούχο ηλεκτρολόγο, σύμφωνα με τη μελέτη και τις απαιτήσεις της εγκατάστασης.
Χαρακτηριστικά
- Συνδυασμένη προστασία από διαρροή ρεύματος, υπερφόρτιση και βραχυκύκλωμα.
- Διαφορική προστασία Τύπου A για εναλλασσόμενα και παλλόμενα συνεχή ρεύματα διαρροής.
- Χαρακτηριστική καμπύλη απόζευξης C.
- Διάταξη 1P+N για μονοφασικά ηλεκτρικά κυκλώματα.
- Βιδωτοί ακροδέκτες και εγκατάσταση σε τυποποιημένη ράγα DIN.
Πού χρησιμοποιείται
- Σε μονοφασικούς ηλεκτρικούς πίνακες κατοικιών.
- Σε κυκλώματα φωτισμού και διανομής ηλεκτρικής ενέργειας.
- Σε ηλεκτρικές εγκαταστάσεις επαγγελματικών και εμπορικών κτιρίων.
- Σε βιομηχανικές εγκαταστάσεις, όπου οι προδιαγραφές του κυκλώματος αντιστοιχούν στα χαρακτηριστικά του RCBO.
Τεχνικές Προδιαγραφές
- Τάση λειτουργίας: 230 V AC
- Συχνότητα: 50 Hz
- Ονομαστικό ρεύμα: 16 A
- Χαρακτηριστική καμπύλη: C
- Ονομαστικό διαφορικό ρεύμα: 30 mA
- Τύπος διαφορικής προστασίας: A
- Πόλοι: 1P+N
- Ικανότητα διακοπής: 6 kA
- Χρόνος απόζευξης διαρροής: ≤0,1 sec
- Ονομαστική τάση μόνωσης: 500 V
- Αντοχή σε κρουστική τάση: 4 kV
- Βαθμός προστασίας: IP20
- Ηλεκτρική διάρκεια ζωής: 4.000 κύκλοι
- Μηχανική διάρκεια ζωής: 10.000 κύκλοι
- Θερμοκρασία λειτουργίας: -35°C έως +70°C
- Μέγιστο υψόμετρο εγκατάστασης: 2.000 m
- Μέγιστη διατομή αγωγού: 10 mm²
- Μέγιστη ροπή σύσφιξης: 1,5 Nm
- Τύπος ακροδεκτών: Βιδωτοί
- Τροφοδοσία: Είσοδος επάνω και έξοδος κάτω
- Τύπος τοποθέτησης: Ράγα DIN TH35-7.5
- Πρότυπο: IEC/EN 61009-1
Q/A
- Τι προστασία προσφέρει ένα RCBO;
Συνδυάζει την προστασία ενός ρελέ διαρροής με την προστασία μιας αυτόματης ασφάλειας, καλύπτοντας διαρροή ρεύματος, υπερφόρτιση και βραχυκύκλωμα.
- Τι σημαίνει διαφορική προστασία Τύπου A;
Ανιχνεύει ημιτονοειδή εναλλασσόμενα και παλλόμενα συνεχή ρεύματα διαρροής, όπως αυτά που μπορεί να εμφανιστούν σε κυκλώματα με σύγχρονες ηλεκτρονικές συσκευές.
- Τι δηλώνει η χαρακτηριστική καμπύλη C;
Καθορίζει τη συμπεριφορά της ασφάλειας απέναντι σε στιγμιαία αυξημένα ρεύματα και χρησιμοποιείται συνήθως σε κυκλώματα με μέτρια ρεύματα εκκίνησης.
- Είναι κατάλληλο για μονοφασική εγκατάσταση;
Ναι. Η διάταξη 1P+N προορίζεται για την προστασία φάσης και ουδετέρου σε μονοφασικό κύκλωμα.
- Τι εκφράζει η ευαισθησία διαρροής;
Εκφράζει το επίπεδο του διαφορικού ρεύματος στο οποίο ενεργοποιείται η προστασία και διακόπτεται το κύκλωμα.
- Τοποθετείται σε κοινό ηλεκτρικό πίνακα;
Τοποθετείται σε τυποποιημένη ράγα DIN, εφόσον τα ηλεκτρικά χαρακτηριστικά του αντιστοιχούν στο κύκλωμα και στον διαθέσιμο πίνακα.
- Μπορώ να το εγκαταστήσω μόνος μου;
Η επιλογή, σύνδεση και δοκιμή του RCBO πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο, ώστε να εξασφαλίζεται η σωστή λειτουργία της προστασίας.
