Συστημα Συρόμενων Δοχείων Απορριμμάτων Κουζίνας, 1 x 30L με Κάτω Στερέωση και Αυτόματο Ανοιγμα από Ατσάλι και Πλαστικό Emuca 8906923 σε Γκρι Ανθρακί

Συστημα Συρόμενων Δοχείων Απορριμμάτων  Κουζίνας, 1 x 30L με Κάτω Στερέωση και Αυτόματο Ανοιγμα από Ατσάλι και Πλαστικό Emuca 8906923 σε Γκρι Ανθρακί

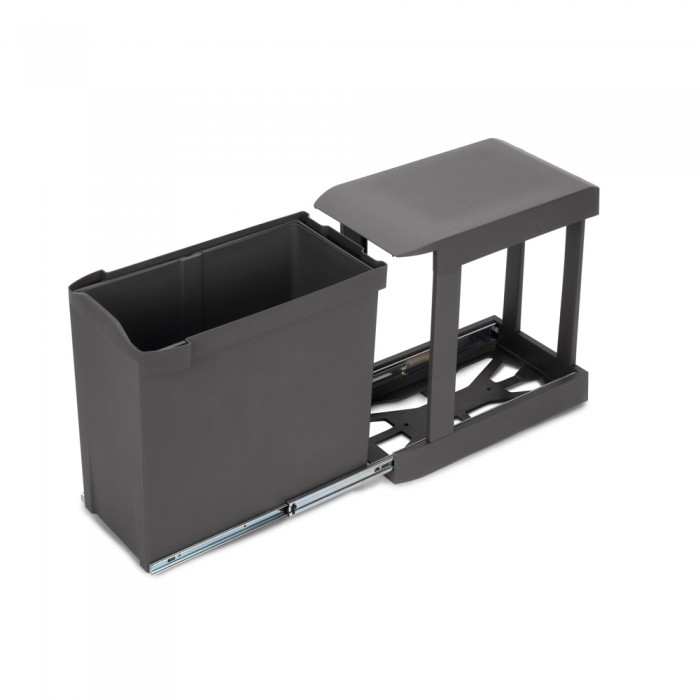

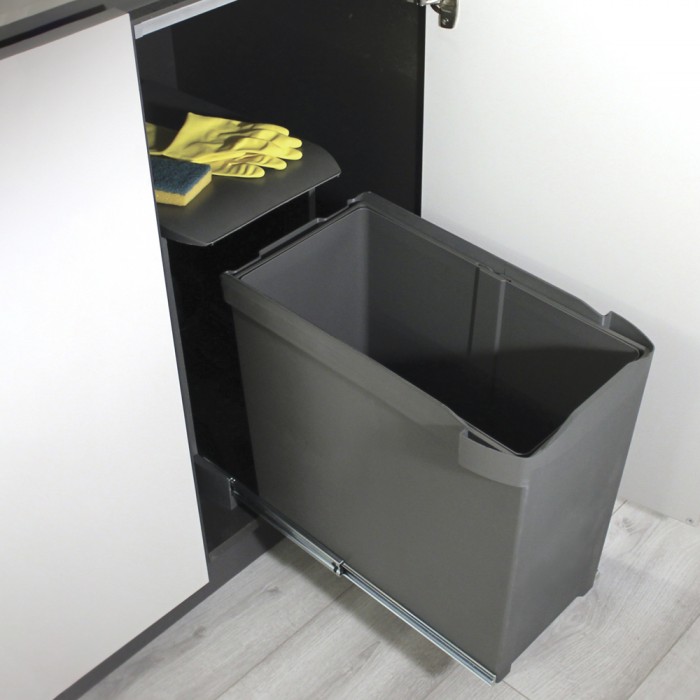

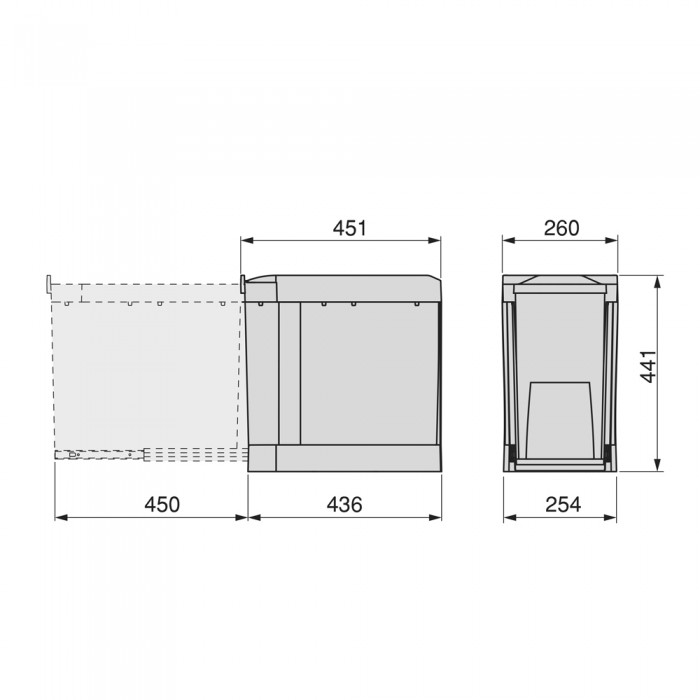

Αποσπώμενος κάδος ανακύκλωσης με αυτόματη εξαγωγή για μονάδα 40 cm. Μόλις εγκατασταθεί στα έπιπλα, το δοχείο εξάγεται όταν ανοίγει η πόρτα, είναι μια εξαιρετική επιλογή για τη διαλογή των απορριμμάτων. Αποτελείται από μια πολύ άκαμπτη πλαστική δομή μαζί με πλήρως αφαιρούμενες ολισθητήρες ρουλεμάν, οι οποίες επιτρέπουν στον κάδο να γλιστράει ομαλά για καλύτερη πρόσβαση στο εσωτερικό. Ο κάδος διαθέτει κουβάδες 1 x 30 λίτρων με λαβή για εύκολη αφαίρεση και καθαρισμό.

• Δοχείο απορριμμάτων με στερέωση στο κάτω μέρος και αυτόματη ή χειροκίνητη εξαγωγή.
• Για εγκατάσταση σε δεξιά ή αριστερά ανοιγόμενα ερμάρια.
• Το τράβηγμα του δοχείου και το άνοιγμα του καλύμματος είναι αυτόματα και λειτουργούν από την ίδια την πόρτα.

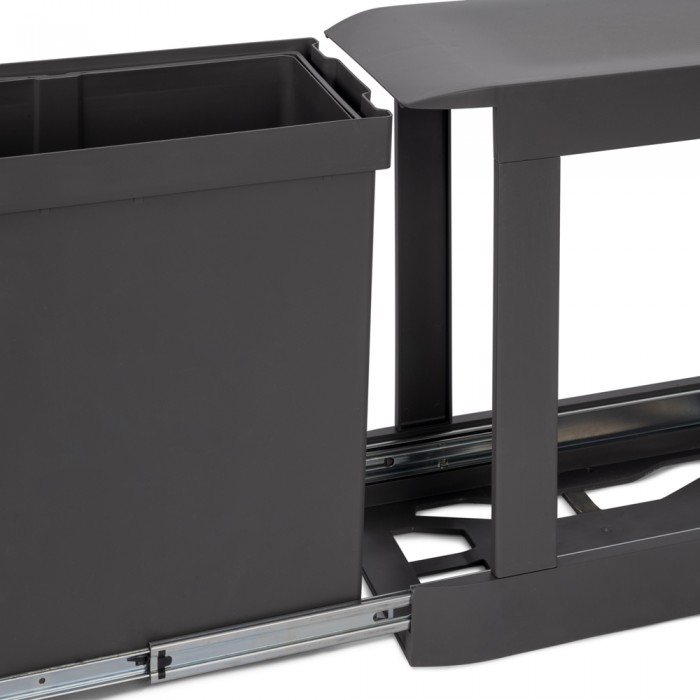

• Η μονάδα διαθέτει πλαίσιο με ράβδους που επιτρέπουν στο δοχείο να γλιστράει ομαλά.

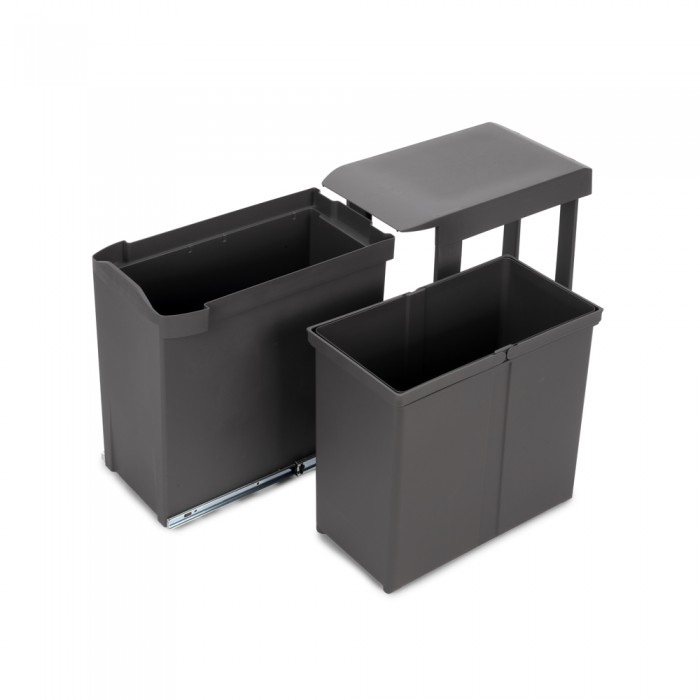

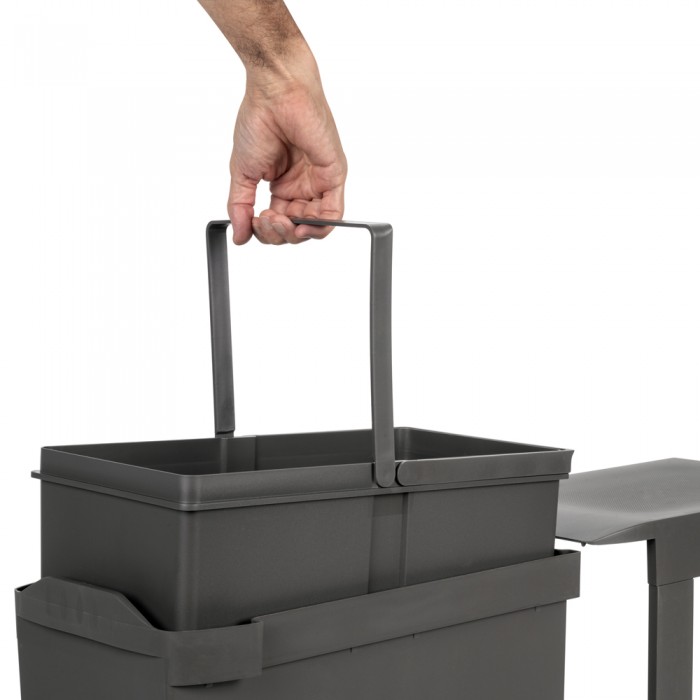

• Διαθέτει έναν κάδο χωρητικότητας 30 λίτρων και λαβή για εύκολο τράβηγμα.
• Η μονάδα είναι κατασκευασμένη από ατσάλι και πλαστικό σε γκρι φινίρισμα ανθρακί.

Οδηγίες τοποθέτησης

1. Πριν ξεκινήσετε

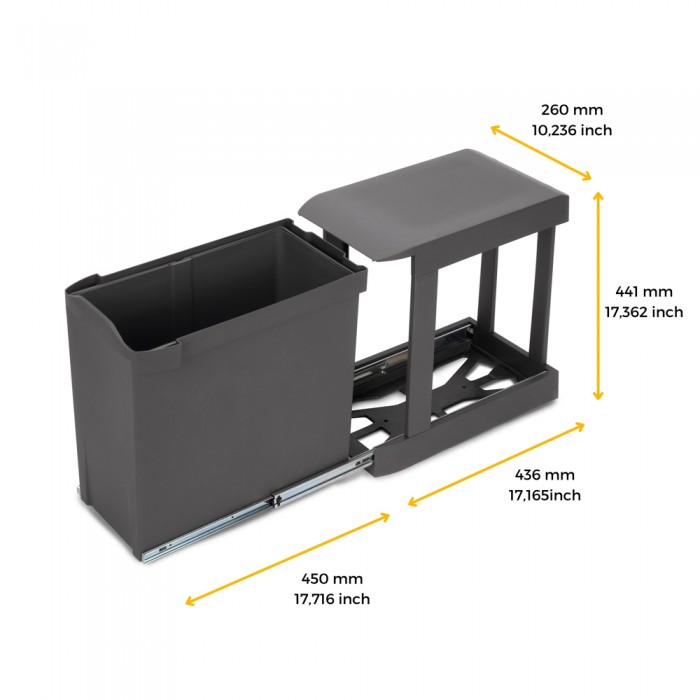

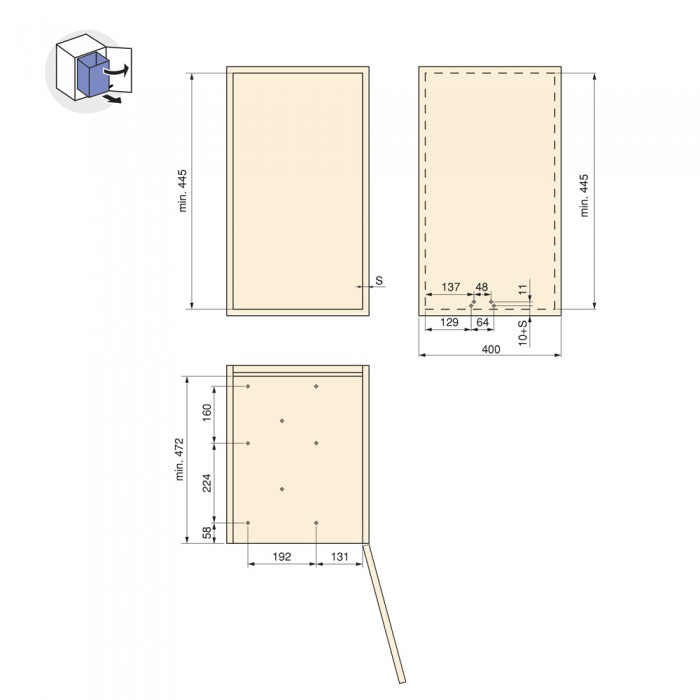

   Έλεγχος χώρου ντουλαπιού: Το σύστημα τοποθετείται στον πάτο του ντουλαπιού και χρειάζεται ελεύθερο χώρο για να συρθεί προς τα έξω. Ως ενδεικτικό αποτύπωμα μηχανισμού: περίπου 130,5 mm (πλάτος) x 192 mm (μήκος). Βεβαιωθείτε ότι το ντουλάπι έχει επαρκές βάθος και ότι δεν εμποδίζεται από σωληνώσεις/σιφόνια/ραφιέρες.

   Εργαλεία που θα χρειαστείτε: Μέτρο ή χάρακα, μολύβι, κατσαβίδι (σταυρού), δραπανοκατσάβιδο, τρυπάνι 2-3 mm για προτρύπημα, ψαλίδι ή κοπίδι (για το πατρόν), χαρτοταινία, και προαιρετικά αλφάδι.
   Υλικά/εξαρτήματα: Οι βασικές βίδες στερέωσης (3,5 x 16 mm) περιλαμβάνονται στο κιτ. Αν ο πάτος είναι λεπτός/μαλακός (π.χ. μελαμίνη μικρού πάχους), προτιμήστε προτρύπημα και αποφύγετε υπερβολικό σφίξιμο ώστε να μη “γυρίσει” η βίδα.

   Ασφάλεια: Αποσυνδέστε τυχόν ηλεκτρικές συσκευές κάτω από τον πάγκο, εργαστείτε με καλό φωτισμό και φορέστε γάντια αν χρειάζεται (ακμές μετάλλου).

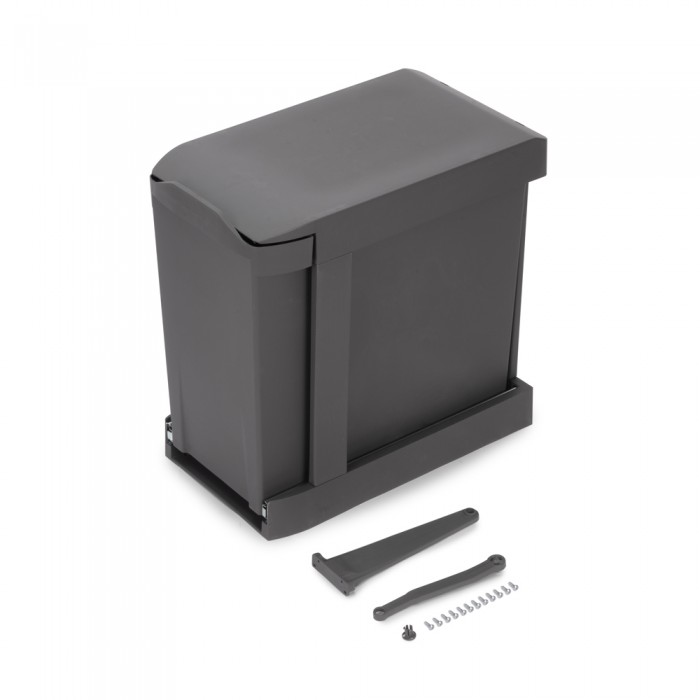

2. Περιεχόμενα κιτ και βασικά μέρη

   Στα σχέδια του κατασκευαστή τα μέρη σημειώνονται με γράμματα (a, b, c, d, e, f, g). Χρησιμοποιούμε τα ίδια γράμματα στις οδηγίες για να είναι εύκολη η αντιστοίχιση.

3. Πώς λειτουργεί το σύστημα (με απλά λόγια)
   • Το μεταλλικό πλαίσιο/μηχανισμός (a) βιδώνει στον πάτο του ντουλαπιού.
   • Τα δοχεία (b) κουμπώνουν επάνω στο πλαίσιο.
   • Ο βραχίονας (e) βιδώνει στην εσωτερική πλευρά της πόρτας και συνδέεται με το πλαίσιο. Όταν ανοίγετε την πόρτα, “τραβάει” το σύστημα και το βγάζει προς τα έξω (αυτόματο άνοιγμα).
   • Ο σύνδεσμος/βραχίονας (f) κουμπώνει με “κλικ” πάνω στο (e) και ολοκληρώνει τη σύνδεση.
   • Το εξάρτημα (g) λειτουργεί ως κλιπ/ασφάλεια και βοηθά στη ρύθμιση/κλείδωμα της κίνησης, ανάλογα με τη θέση του.
4. Τοποθέτηση όταν η πόρτα ανοίγει αριστερά (LEFT DOOR): Ακολουθήστε τα παρακάτω βήματα αν οι μεντεσέδες της πόρτας είναι στην αριστερή πλευρά του ντουλαπιού (η πόρτα “γυρίζει” προς τα αριστερά).
   1. Προετοιμασία χώρου: Αδειάστε το ντουλάπι, αφαιρέστε τυχόν ράφι και καθαρίστε τον πάτο. Ανοίξτε την πόρτα πλήρως και βεβαιωθείτε ότι έχει ελεύθερη διαδρομή.
   2. Επιλέξτε το σωστό σχέδιο/πατρόν: Χρησιμοποιήστε το φύλλο οδηγιών που γράφει “LEFT DOOR”. Αν υπάρχει διακεκομμένη γραμμή κοπής, κόψτε προσεκτικά το πατρόν με ψαλίδι ώστε να εφαρμόζει στον πάτο του ντουλαπιού.
   3. Τοποθέτηση πατρόν στον πάτο: Τοποθετήστε το πατρόν στον πάτο του ντουλαπιού με τα βέλη προς την πρόσοψη (μπροστά) και με το γράμμα “L” στην πλευρά των μεντεσέδων (αριστερά). Ευθυγραμμίστε το με την εσωτερική μπροστινή γωνία του ντουλαπιού και στερεώστε το προσωρινά με χαρτοταινία για να μην μετακινηθεί.
   4. Σημάδεμα των οπών: Με μολύβι ή με ένα μυτερό αντικείμενο (π.χ. πρόκα/καρφί), σημαδέψτε τα κέντρα των οπών που δείχνει το πατρόν (σταυροί). Έπειτα αφαιρέστε το πατρόν.
   5. Προτρύπημα: Κάντε προτρύπημα στους σημαδεμένους πόντους με τρυπάνι 2-3 mm (βάθος περίπου 10-12 mm). Το προτρύπημα βοηθά να μη σκάσει η μελαμίνη και να βιδώσουν σωστά οι βίδες.
   6. Στερέωση του μηχανισμού στον πάτο (μέρος a): Τοποθετήστε το πλαίσιο (a) στη θέση του, ώστε οι οπές του να “πατάνε” πάνω στα προτρυπημένα σημεία, και βιδώστε το με τις βίδες 3,5 x 16 mm. Σφίξτε σταθερά, αλλά όχι υπερβολικά.
   7. Κούμπωμα δοχείων και καπακιού (μέρη b και c): Κουμπώστε τα δοχεία (b) στο πλαίσιο (a) σύμφωνα με το σχέδιο. Τοποθετήστε το καπάκι/επάνω πλαίσιο (c) πιέζοντας μέχρι να “κάτσει” σωστά. Αν το σετ περιλαμβάνει πρόσθετο κομμάτι (d), κουμπώστε το στο αντίστοιχο σημείο, όπως φαίνεται στο σχέδιο.
   8. Τοποθέτηση βραχίονα πόρτας (μέρος e): Με κλειστή πόρτα, φέρτε το σύστημα στην “μέσα” θέση και εντοπίστε τη θέση που πρέπει να βιδωθεί ο βραχίονας (e) στην εσωτερική πλευρά της πόρτας (χαμηλά). Σημειώστε τις οπές, προτρυπήστε και βιδώστε τον βραχίονα (e) με 4 βίδες 3,5 x 16 mm.
   9. Σύνδεση του βραχίονα (f) και κούμπωμα: Κουμπώστε το εξάρτημα (f) πάνω στο (e) μέχρι να ακουστεί “κλικ”. Ελέγξτε ότι η σύνδεση είναι ασφαλής και ότι οι βραχίονες κινούνται ελεύθερα χωρίς να βρίσκουν.
   10. Ρύθμιση/κλείδωμα με το κλιπ (g): Αν το κλιπ (g) είναι αποσυνδεδεμένο, τοποθετήστε το στη θέση του (όπως στο σχέδιο) και πιέστε μέχρι να ασφαλίσει. Το κλιπ βοηθά να “κλειδώσει” η κίνηση και να μη βγει ο σύνδεσμος.
   11. Δοκιμή λειτουργίας: Ανοίξτε αργά την πόρτα: το σύστημα πρέπει να αρχίσει να βγαίνει προς τα έξω. Κλείστε την πόρτα και επιβεβαιώστε ότι όλα επιστρέφουν ομαλά μέσα στο ντουλάπι. Αν υπάρχει κόντρα/τρίψιμο, χαλαρώστε ελαφρά τις βίδες του πλαισίου, ευθυγραμμίστε και ξανασφίξτε.
5. Τοποθέτηση όταν η πόρτα ανοίγει δεξιά (RIGHT DOOR): Ακολουθήστε τα παρακάτω βήματα αν οι μεντεσέδες της πόρτας είναι στη δεξιά πλευρά του ντουλαπιού (η πόρτα “γυρίζει” προς τα δεξιά). Τα βήματα είναι ίδια, αλλά όλα γίνονται “καθρεφτιστά”.
   1. Προετοιμασία χώρου: Αδειάστε το ντουλάπι, αφαιρέστε τυχόν ράφι και καθαρίστε τον πάτο. Ανοίξτε την πόρτα πλήρως και βεβαιωθείτε ότι έχει ελεύθερη διαδρομή.
   2. Επιλέξτε το σωστό σχέδιο/πατρόν: Χρησιμοποιήστε το φύλλο οδηγιών που γράφει “RIGHT DOOR”. Αν υπάρχει διακεκομμένη γραμμή κοπής, κόψτε προσεκτικά το πατρόν με ψαλίδι ώστε να εφαρμόζει στον πάτο του ντουλαπιού.
   3. Τοποθέτηση πατρόν στον πάτο: Τοποθετήστε το πατρόν στον πάτο του ντουλαπιού με τα βέλη προς την πρόσοψη (μπροστά) και με το γράμμα “R” στην πλευρά των μεντεσέδων (δεξιά). Ευθυγραμμίστε το με την εσωτερική μπροστινή γωνία του ντουλαπιού και στερεώστε το προσωρινά με χαρτοταινία.
   4. Σημάδεμα των οπών: Με μολύβι ή με ένα μυτερό αντικείμενο (π.χ. πρόκα/καρφί), σημαδέψτε τα κέντρα των οπών που δείχνει το πατρόν (σταυροί). Έπειτα αφαιρέστε το πατρόν.
   5. Προτρύπημα: Κάντε προτρύπημα στους σημαδεμένους πόντους με τρυπάνι 2-3 mm (βάθος περίπου 10-12 mm). Το προτρύπημα βοηθά να μη σκάσει η μελαμίνη και να βιδώσουν σωστά οι βίδες.
   6. Στερέωση του μηχανισμού στον πάτο (μέρος a): Τοποθετήστε το πλαίσιο (a) στη θέση του σύμφωνα με το “RIGHT DOOR” πατρόν (καθρεφτιστά σε σχέση με το LEFT), και βιδώστε με τις βίδες 3,5 x 16 mm.
   7. Κούμπωμα δοχείων και καπακιού (μέρη b και c): Κουμπώστε τα δοχεία (b) στο πλαίσιο (a) σύμφωνα με το σχέδιο. Τοποθετήστε το καπάκι/επάνω πλαίσιο (c) πιέζοντας μέχρι να “κάτσει” σωστά. Αν το σετ περιλαμβάνει πρόσθετο κομμάτι (d), κουμπώστε το στο αντίστοιχο σημείο, όπως φαίνεται στο σχέδιο.
   8. Τοποθέτηση βραχίονα πόρτας (μέρος e): Με κλειστή πόρτα, εντοπίστε τη σωστή θέση για τον βραχίονα (e) στην εσωτερική πλευρά της πόρτας (χαμηλά), ακολουθώντας το σχέδιο “RIGHT DOOR”. Σημειώστε, προτρυπήστε και βιδώστε με 4 βίδες 3,5 x 16 mm.
   9. Σύνδεση του βραχίονα (f) και κούμπωμα: Κουμπώστε το εξάρτημα (f) πάνω στο (e) μέχρι να ακουστεί “κλικ”. Ελέγξτε ότι η σύνδεση είναι ασφαλής και ότι οι βραχίονες κινούνται ελεύθερα χωρίς να βρίσκουν.
   10. Ρύθμιση/κλείδωμα με το κλιπ (g): Αν το κλιπ (g) είναι αποσυνδεδεμένο, τοποθετήστε το στη θέση του (όπως στο σχέδιο) και πιέστε μέχρι να ασφαλίσει. Το κλιπ βοηθά να “κλειδώσει” η κίνηση και να μη βγει ο σύνδεσμος.
   11. Δοκιμή λειτουργίας: Ανοίξτε αργά την πόρτα: το σύστημα πρέπει να αρχίσει να βγαίνει προς τα έξω. Κλείστε την πόρτα και επιβεβαιώστε ότι όλα επιστρέφουν ομαλά μέσα στο ντουλάπι. Αν υπάρχει κόντρα/τρίψιμο, χαλαρώστε ελαφρά τις βίδες του πλαισίου, ευθυγραμμίστε και ξανασφίξτε.
6. Συχνές απορίες και λύσεις
   • Η πόρτα ανοίγει αλλά το σύστημα δεν “βγαίνει” προς τα έξω.
     Ελέγξτε ότι ο βραχίονας (e) είναι σωστά βιδωμένος στην πόρτα και ότι ο σύνδεσμος (f) έχει κουμπώσει με “κλικ”. Επίσης ελέγξτε ότι δεν έχει τοποθετηθεί ανάποδα το πατρόν (LEFT αντί για RIGHT ή το αντίστροφο).
   • Το σύστημα τρίβει/σκαλώνει κατά την κίνηση.
     Ελέγξτε ότι το πλαίσιο (a) είναι παράλληλο με τις πλευρές του ντουλαπιού. Χαλαρώστε ελαφρά τις βίδες, ευθυγραμμίστε (ιδανικά με αλφάδι) και ξανασφίξτε. Ελέγξτε επίσης για εμπόδια (σωληνώσεις/βίδες μεντεσέδων).
   • Ακούγεται “κλικ” και ξεκουμπώνει ο σύνδεσμος.
     Επανατοποθετήστε τον σύνδεσμο (f) και βεβαιωθείτε ότι το κλιπ/ασφάλεια (g) είναι στη σωστή θέση και έχει ασφαλίσει.
   • Η πόρτα δεν κλείνει σωστά μετά την εγκατάσταση.
     Ελέγξτε μήπως ο βραχίονας (e) ακουμπά στον μεντεσέ ή στην πλευρά του ντουλαπιού. Σε αυτή την περίπτωση, μετακινήστε ελαφρά τη θέση του (e) σύμφωνα με το πατρόν ή διορθώστε την ευθυγράμμιση του πλαισίου.
   • Σημείωση: Για ειδικές περιπτώσεις (π.χ. ειδικά ντουλάπια, πρόσθετα εξαρτήματα ή διαφορετικό τύπο πόρτας), ακολουθήστε πάντα τις οδηγίες του κατασκευαστή και τις προδιαγραφές του ντουλαπιού.
